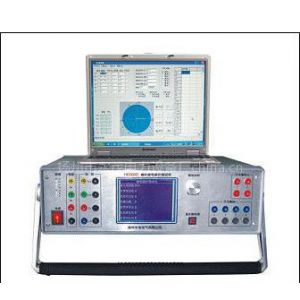

SZ-880型微机继电保护测试系统

技术参数

一、交流电流源：
1、幅值范围：6×（0-30A） 精度：0.2%
2、六相电流并联输出值：180A
3、相电流长期允许工作值：10A
4、功率：300VA/相
5、六相并联功率：900VA
6、六相并联输出时允许工作时间：10s
7、频率范围：0-1000Hz；精度：0.001Hz
8、谐波次数：2-20次；相位：0-360°；精度：0.1°
二、直流电流源：
幅值：30A/相；功率：300VA/相；精度：0.2%
三、交流电压源：
1、幅值范围：6×（0-125V）；精度：0.2%
2、线电压范围：0-250V
3、相电压/线电压输出功率：70A/100VA
4、频度范围：0-1000Hz；精度：0.001Hz
5、谐波次数：2-20次
四、直流电压源：
1、相电压输出幅值：0-±150V；精度：0.2%
2、线电压输出幅值：0-±300V
3、相电压/线电压输出功率：90VA/180VA
五、开关量端子：
1、开关量输入端子：8对
2、空接点：1-20mA，110V装置内部有源
3、电位翻转：0-6VDC为低电平； 15-250VDC为高电平
4、开关量输出端子：4对，空接点，遮断容量：110V/2A，220V/1A。
六、时间测量范围：
范围：1ms-9999s；测量精度：1ms
七、体积重量：
体积470（mm）×405（mm）×180（mm）；约20kg
八、电源：
AC220V±10%；50Hz 10A
